扬中市鼎泰电器有限公司

桥架系列

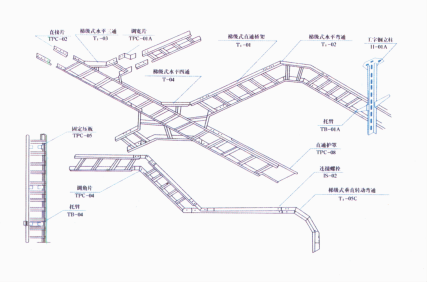

梯级式电缆桥架

梯级式电缆桥架是根据国内外有关资料而改进设计的 ,它具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设 ,特别适用于高、低压动力电缆的敷设。支撑距离:梯级式电缆桥架 ,其所有配件与托盘式、槽式桥架通用、需扣锁在订货时注明。梯级式电缆桥架其表面处理分为静电喷塑、镀锌、烘漆三种 ,在重腐蚀环境中作特殊防腐处理。

桥架系列

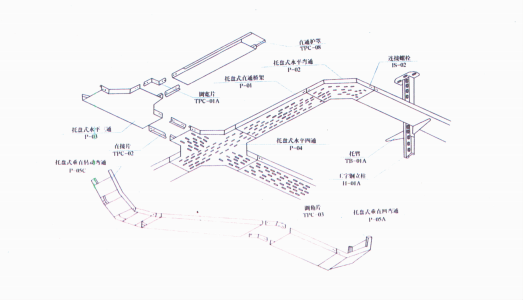

托盘式电缆桥架

托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装 ,也适用于控制电缆的敷设。支撑距离:托盘式电缆桥架其表面处理分为静电喷塑、镀锌、烘漆三种 ,在重腐蚀环境中作特殊防腐处理。托盘式电缆桥架 ,其所有配件与梯级式、槽式桥架通用 ,需扣锁在订货时注明。

桥架系列

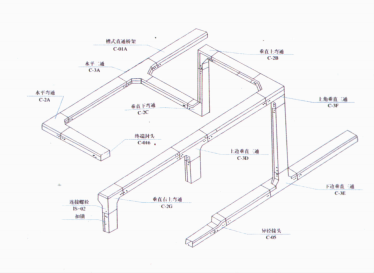

槽式电缆桥架

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架的扩罩随槽体配套供货 ,其它配件与梯级式、托盘式桥架通用 ,需扣锁请在订货时注明。槽式电缆桥架其表面处理分为静电喷塑、镀锌、烘漆三种 ,在重腐蚀环境中可作特殊防腐处理。

桥架系列

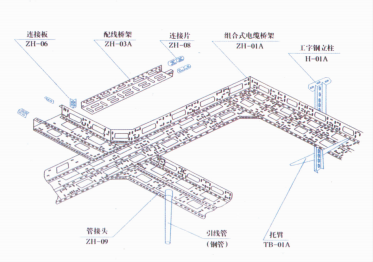

组装式电缆桥架

组装式电缆桥架是一种最新形桥架 ,是电缆桥架系列中的第二代产品。它适用各项工程、各个单位 ,各种电缆的敷设 ,它具有结构简单、配置灵活、安装方便、型式新颖等优点。组装式电缆桥架只要采用宽 100、150、200mm 的三种基型就可以组装成您所需要尺寸的电缆架 ,它不需生产弯通、三通等配件就可根据现场安装需要任意转向、变宽、分支、引上、引下。在任意部位 ,不需要打孔、焊接就可用管引出。它既可方便了工程设计 ,又方便了生产运输 ,更方便了安装施工 ,是目前电缆桥架中最理想的产品。概述产品特点

开关柜系列

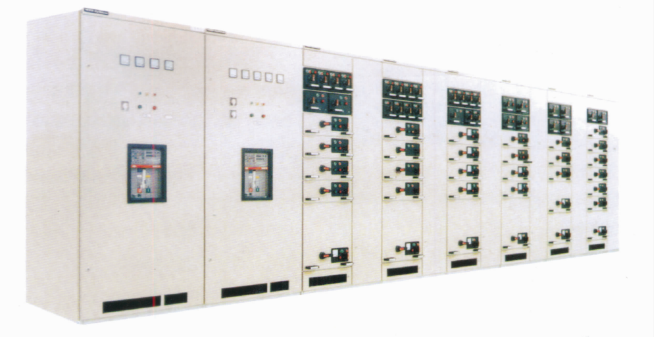

MZS 低压抽出式开关柜(简称开关柜)

本开关柜除一般陆用外特殊处理后还可用于海上石油钻采平台和核电站中。本开关柜符合 1EC439、VCE0660 第 500 部分和 GB72 51-97《低压成套开关设备》国家标准 ,ZBK36001-89 《低压抽出式成套开关设备》专业标准。 .结构紧凑 , 在较小的空间内可容纳较多的功能单元 ,节省用户投资。 .柜体能背靠背地排列. 同一柜体可自由组合成固定式和抽出式二种型式。 .结构通用性强 ,组装灵活 ,可按工作和环境.的不同要求 ,设计出相应的防护等级。 .全部选用标准模块 , 系列标准化 ,方便工程设计人员设计选用。 .设计独特的机械锁定机构 ,操作灵活方便 ,勿需特殊复杂工具。额定工作频率(Hz) 50 60 额定工作电压(V) 380 660 额定绝缘电压(V) 660 最大工作电流(A) 水平母线 5500 垂直母线 1000 额定短时耐受电流、有效值(1s)/峰值(KA) 水平母线 55-100/105-250 垂直母线 60/130-150 外壳防护等级 IP30、IP40、IP54 外形尺寸(高x宽x深) 2200x600(800、1000)x600 (800、1000) 注:垂直母线电流最大到2000A. 订购 1P54 防护等级时应与制造厂协商

开关柜系列

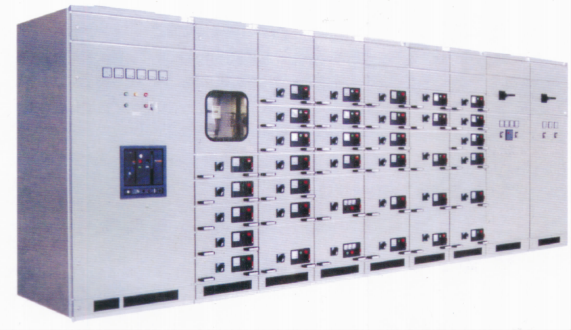

GCK 低压抽出式开关柜

本开关柜符合国际标准 IEC439、国家标准 GB7551_97 《低压成套开关设备》和专业标准 ZBK36001_89《低压抽出式成套开关设备》等标准。 .该装置有下列明显的特点 .结构紧凑 , 在较小的空间内可容纳较多的功能单元 ,节省用户投资。 .结构通用性强 ,组装灵活 , 以 55mm 为模数 , 各种大小抽出式单元可以任意组合 , 以满足系统设计要求。 .垂直母线及出线有良好的绝缘防护 ,从而保证了柜后维修安全可靠。 .设计独特的机械锁定机构 ,有可靠的运行、试验、抽出、隔离四个位置 ,安全可靠。 .抽屉推进机构采用轴承滚动 ,相同规格抽屉互换性强。 .设计方案组台性强 ,可自由地组合抽屉式方案和固定分隔式方案。 .可靠的活门保护系统 ,保证了柜前维修的安全性。 .可根据需要选择三极或四极出线。额定工作频率(Hz) 50 60 额定工作电压(V) 380 660 额定绝缘电压(V) 660 最大工作电流(A) 水平母线 4000 垂直母线 1200 额定短时耐受电流、有效值(1s)/峰值(KA) 水平母线 80-176 垂直母线 60/130 外壳防护等级 IP30、IP40 外形尺寸(高x宽x深) 2200x600(800、1000) x 800 (800、1000)

国标电源线

国标三插 DT_01

60227IEC52(RVV)3 x 0.5mm2 60245IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标三插 DT_02

60227IEC52(RVV)3 x 0.5mm2 60245IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标三插 DT_03

60227IEC52(RVV)3 x 0.5mm2 60245IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标三插 DT_04

60227IEC52(RVV)3 x 0.5mm2 60245IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标三插 DT_05

60227IEC52(RVV)3 x 0.5mm2 60245IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标三插 DT_06

60227IEC52(RVV)3 x 0.5mm2 60245IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标三插 DT_07

60227IEC52(RVV)3 x 0.5mm2 60245IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标二插 DT_01

60227IEC52(RVV)2 x 0.5mm2 60227IEC52(RVV)2 x 0.75mm2 60227IEC53(RVV)2 x 0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V CCC 60227IEC52(RVV)3 x 0.5 60227IEC53(RVV)3 × 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)3 x 0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC 60227IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 × 0.75~1.0mm2 60245IEC57(YZW)3 x 0.75~1.0mm2 60245IEC66(YCW)3 x 1.0~1.5mm2 16A250V 16A250V 16A250V 16A250V CCC 60227IEC52(RVV)2 x 0.5mm2 60227IEC52(RVV)2 x 0.75mm2 60277IEC53(RVV)2 x 0.75~1.0mm2 60245IEC53(YZ)2 x 0.75~1.0mm2 60245IEC57(YZW)2 x 0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

国标电源线

国标二插 DT_02

60227IEC52(RVV)2 x 0.5mm2 60227IEC52(RVV)2 x 0.75mm2 60227IEC53(RVV)2 x 0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V CCC 60227IEC52(RVV)3 x 0.5 60227IEC53(RVV)3 × 0.75~1.0mm2 60245IEC53(YZ)3 x 0.75~1.0mm2 60245IEC57(YZW)3 x 0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC 60227IEC53(RVV)3 x 0.75~1.0mm2 60245IEC53(YZ)3 × 0.75~1.0mm2 60245IEC57(YZW)3 x 0.75~1.0mm2 60245IEC66(YCW)3 x 1.0~1.5mm2 16A250V 16A250V 16A250V 16A250V CCC 60227IEC52(RVV)2 x 0.5mm2 60227IEC52(RVV)2 x 0.75mm2 60277IEC53(RVV)2 x 0.75~1.0mm2 60245IEC53(YZ)2 x 0.75~1.0mm2 60245IEC57(YZW)2 x 0.75~1.0mm2 6A250V 6A,10A250V 6A,10A250V 6A,10A250V 6A,10A250V CCC

美标电源线(UL/CSA)

美国加拿大 DT_01

SJT(SJTW)18AWG/2C SJT(SJTW)16AWG/2C 10A125V 13A125V UL/CUL

美标电源线(UL/CSA)

美国加拿大 DT_02

SJT(SJTW)18AWG/2C SJT(SJTW)16AWG/2C 10A125V 13A125V UL/CUL

美标电源线(UL/CSA)

美国加拿大 DT_03

SJT(SJTW)18AWG/2C SJT(SJTW)16AWG/2C 10A125V 13A125V UL/CUL

美标电源线(UL/CSA)

美国加拿大 DT_04

SJT(SJTW)18AWG/2C SJT(SJTW)16AWG/2C 10A125V 13A125V UL/CUL

欧标电源线(VDE)

欧洲 DT_01

H03VVH2_F 2 × 0.5~0.75mm2 H05VVH2_F 2 x 0.75mm2 2.5A250V 2.5A250V VDE

欧标电源线(VDE)

欧洲 DT_02

H03VVH2_F 2 × 0.5~0.75mm2 H05VVH2_F 2 x 0.75mm2 2.5A250V 2.5A250V VDE

欧标电源线(VDE)

欧洲 DT_03

H03VVH2_F 2 × 0.5~0.75mm2 H05VVH2_F 2 x 0.75mm2 2.5A250V 2.5A250V VDE

欧标电源线(VDE)

欧洲 DT_04

H03VVH2_F 2 × 0.5~0.75mm2 H05VVH2_F 2 x 0.75mm2 2.5A250V 2.5A250V VDE

欧标电源线(VDE)

欧洲 DT_05

H03VVH2_F 2 × 0.5~0.75mm2 H05VVH2_F 2 x 0.75mm2 2.5A250V 2.5A250V VDE

欧标电源线(VDE)

欧洲 DT_06

H03VVH2_F 2 × 0.5~0.75mm2 H05VVH2_F 2 x 0.75mm2 2.5A250V 2.5A250V VDE

英标电源线(BSI)

英国 DT_01

H03YYH2_F 2 x 0.75mm2 H05YYH2_F 2 × 0.75mm2 H05YYH2_F 2 × 1.0mm2 H05YY_F 3G0.75m2 H05YY_F 3G1.0m2 13A250V 13A250V 13A250V 13A250V 13A250V

英标电源线(BSI)

英国 DT_02

H03YYH2_F 2 x 0.75mm2 H05YYH2_F 2 × 0.75mm2 H05YYH2_F 2 × 1.0mm2 H05YY_F 3G0.75m2 H05YY_F 3G1.0m2 13A250V 13A250V 13A250V 13A250V 13A250V

英标电源线(BSI)

英国 DT_03

H03YYH2_F 2 x 0.75mm2 H05YYH2_F 2 × 0.75mm2 H05YYH2_F 2 × 1.0mm2 H05YY_F 3G0.75m2 H05YY_F 3G1.0m2 13A250V 13A250V 13A250V 13A250V 13A250V

英标电源线(BSI)

英国 DT_04

H03YYH2_F 2 x 0.75mm2 H05YYH2_F 2 × 0.75mm2 H05YYH2_F 2 × 1.0mm2 H05YY_F 3G0.75m2 H05YY_F 3G1.0m2 13A250V 13A250V 13A250V 13A250V 13A250V

英标电源线(BSI)

英国 DT_05

H03YYH2_F 2 x 0.75mm2 H05YYH2_F 2 × 0.75mm2 H05YYH2_F 2 × 1.0mm2 H05YY_F 3G0.75m2 H05YY_F 3G1.0m2 13A250V 13A250V 13A250V 13A250V 13A250V

日标电源线(PSE)

日本 DT_01

VCTE 2 × 0.75mm2 VCTF 2 x 1.25mm2 VCTF 2 × 2.0mm2 VCTFK 2 × 0.75mm2 VCTFK 2 x 1.25mm2 VCTFK 2 × 2.0mm2 7A125V 12A125V 15A125V 7A125V 12A125V 15A125V PSE

日标电源线(PSE)

日本 DT_02

VCTE 2 × 0.75mm2 VCTF 2 x 1.25mm2 VCTF 2 × 2.0mm2 VCTFK 2 × 0.75mm2 VCTFK 2 x 1.25mm2 VCTFK 2 × 2.0mm2 7A125V 12A125V 15A125V 7A125V 12A125V 15A125V PSE

日标电源线(PSE)

日本 DT_03

VCTE 2 × 0.75mm2 VCTF 2 x 1.25mm2 VCTF 2 × 2.0mm2 VCTFK 2 × 0.75mm2 VCTFK 2 x 1.25mm2 VCTFK 2 × 2.0mm2 7A125V 12A125V 15A125V 7A125V 12A125V 15A125V PSE

日标电源线(PSE)

日本 DT_04

VCTE 2 × 0.75mm2 VCTF 2 x 1.25mm2 VCTF 2 × 2.0mm2 VCTFK 2 × 0.75mm2 VCTFK 2 x 1.25mm2 VCTFK 2 × 2.0mm2 7A125V 12A125V 15A125V 7A125V 12A125V 15A125V PSE

日标电源线(PSE)

日本 DT_05

VCTE 2 × 0.75mm2 VCTF 2 x 1.25mm2 VCTF 2 × 2.0mm2 VCTFK 2 × 0.75mm2 VCTFK 2 x 1.25mm2 VCTFK 2 × 2.0mm2 7A125V 12A125V 15A125V 7A125V 12A125V 15A125V PSE

澳标电源线(SAA)

澳洲 DT_01

H03VV_F 2 x 0.75mm2 H05VV_F 2 × 0.75mm2 7.5A250V 7.5A250V SAA

澳标电源线(SAA)

澳洲 DT_02

H03VV_F 2 x 0.75mm2 H05VV_F 2 × 0.75mm2 7.5A250V 7.5A250V SAA

澳标电源线(SAA)

澳洲 DT_03

H03VV_F 2 x 0.75mm2 H05VV_F 2 × 0.75mm2 7.5A250V 7.5A250V SAA

澳标电源线(SAA)

澳洲 DT_04

H03VV_F 2 x 0.75mm2 H05VV_F 2 × 0.75mm2 7.5A250V 7.5A250V SAA

澳标电源线(SAA)

澳洲 DT_05

H03VV_F 2 x 0.75mm2 H05VV_F 2 × 0.75mm2 7.5A250V 7.5A250V SAA

连接器系列
